四辊破碎机

四辊式破碎机

  四辊破碎机是一种物料进入上部两齿辊间隙(V型破碎腔)以后,受到两齿辊相对旋转的挤压和剪切作用,实现首破。剪切后(首破)二次进入相对旋转的下部对辊后,在此受到剪切和噬磨(细破)再次实现破碎作业,成需求的粒度后从排料口排出;

设备用途

  四辊破碎机适用于抗压强度小于200Mpa、湿度小于30%的硬、中硬物料的细碎作业。如焦炭、煤、陶瓷原料、石英石、石灰石、长石、水渣、石膏、粘土、食盐、化工原料等固体物料;

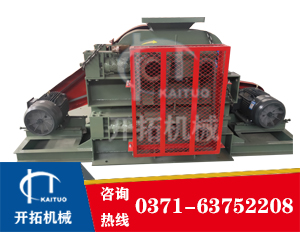

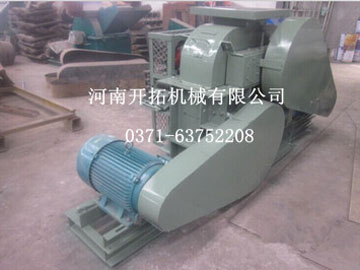

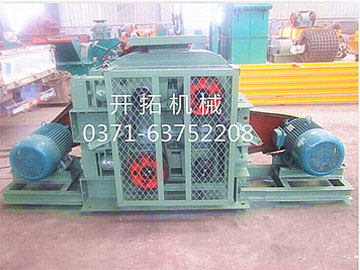

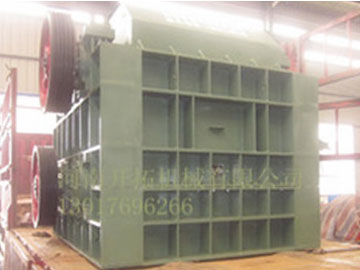

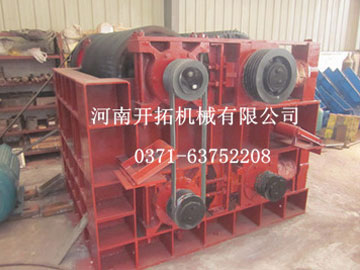

图片展示

四辊破碎机四辊破碎机四辊破碎机四辊破碎机

工作原理

  四辊破碎机工作原理是由四个平行装置并绕本身水平轴转动的圆柱形辊子组成,由于辊子的转动将物料卷入两辊的缝隙内,使物料受压和研磨而被破碎。

结构特点

  我厂生产的辊式破碎机规格齐全、结构特征不一、根据不同型号设计由齿轮传动装置和皮带直接传动装置两种:

  第一种:齿轮传动装置的主要结构有股定轧辊、活动齿辊、传动轴、机体、底架、罩壳、长齿轮罩壳等部分组成,机器动力是由电动机上的三角皮带轮传出,在通过一对中间减速齿轮,使固定齿辊旋转,再借固定齿辊另一端的一对长齿轮,驱动活动轧辊,两轧辊成相对运动而挤压物料;

  第二种:由两个电动机通过三角皮带轮分别传出到固定轧辊,活动轧辊的皮带轮是轧辊一正一反方向转动而挤压物料;

  1.设备机架:四辊破碎机是由底座和左右两侧带有辊轮支撑座的立柱,靠底部螺栓连接而成,承载着四个辊轮。对辊破碎机左右两侧是带有轴承座支撑辊轮,靠底部带有定位销的前后两条梁链接而形成紧固底座;

  2.破碎辊:四辊破碎机前后共四个辊轮,齿辊(对辊)破碎机前后有两个辊轮;

  3.动力系统:四辊破碎机前后有2套电机、减速机以皮带传递动力;齿辊(对辊)破碎机的前后2个辊轮可用单电机齿轮箱传动,也可由2套电机、减速机完成动力传递;

  4.润滑系统:工种型号的破碎机却由集中供油站通过管道供油给个润滑点;

规格型号

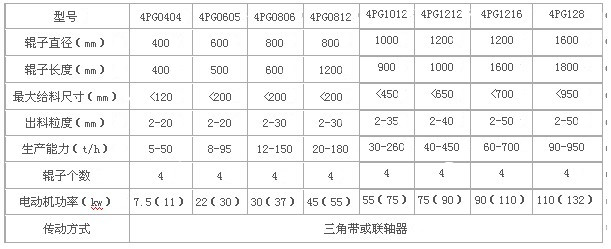

四辊破规格及型号
