对辊破碎机

液压/对辊破碎机

【进料粒度】:10-250
【生产能力】:2-200
【应用领域】: 应用于选矿、建筑、冶金、化工等部门
【适用物料】: 河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石等

设备用途

          辊式破碎机可广泛用于水泥、冶金、化工、电力、煤炭等行业对脆性和韧性的物料加工。

对辊破碎机简称(对辊破、光辊破),开拓机械生产的对辊式破碎机具有体积小,破碎比大,排料粒度大小可调,运行成本低,工作可靠,噪声低,结构简单,维修方便等优点,可广泛应用于建材、耐材、水泥、冶金、化工、电力、煤炭矿山等行业对脆性和韧性的物料加工。对辊式破碎机可用于选矿、化学、水泥、建筑材料等工业部门中碎和细碎各种高硬度以下矿石的破碎加工。

对辊破碎机

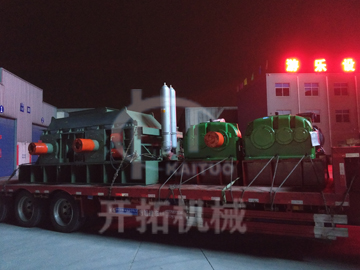

图片展示

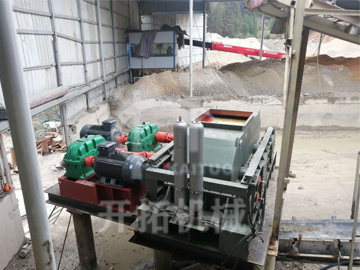

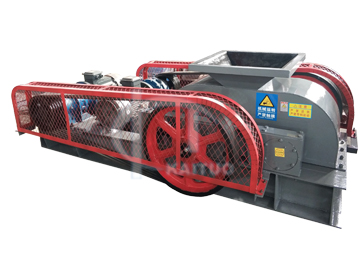

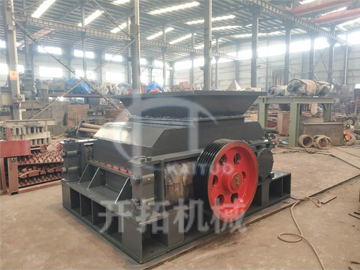

    对辊破碎机    对辊破碎机    对辊破碎机     对辊破碎机

工作原理

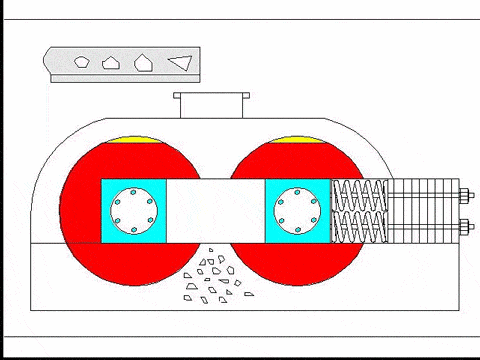

    双辊式破碎机随机使破碎物料经给料口落入两辊子之间,进行挤压破碎,成品物料自然落下。遇有过硬或不可破碎物时,辊子可凭液压缸或弹簧的作用自动退让,使辊子间隙增大,过硬或不可破碎物落下,从而保护机器不受损坏。相向转动的两辊子有一定的间隙,改变间隙,即可控制产品最大排料粒度。双辊破碎机是利用一对相向转动的圆辊,四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。

对辊破碎机

1、固定轧辊和活动轧辊:
       辊部分是破碎机的主要工作部分,由轴、皮带轮、破碎板、辊轮壳、轴承端盖、以及滚动轴承等零部件组成。
固定齿辊和活动齿辊轴上,都有键联结着两个轮壳,破碎板装在轮壳上,轴的一端装有长齿轮,在固定齿辊的另一端装有一只圆柱齿轮,齿辊两侧有单列锥滚子轴承 。
辊轧是担负破碎工作的主要零件,表面分光面与槽型两种,根据使用情况决定,因轧辊直接与物料接触是常更换的易损件。所以轮箍材料采用ZG50Mn2经过调质热处理后,具有坚固、耐用、拆卸方便等优点。



结构特点

双辊式破碎机特点:双辊破碎机采用三角带或万向节联轴器进行传动和调节两辊之间的间隙。

第一种:齿轮传动装置的主要结构有固定辊、活动辊、传动轴、机体、底架、罩壳、长齿轮罩壳等部分组成,机器动力是由电动机上的三角皮带轮传出,在通过一对中间减速齿轮,使固定齿辊旋转,再借固定齿辊另一端的一对长齿轮,驱动活动齿辊,两齿辊成相对运动而挤压物料

第二种:由两个电动机经减速机通过三角皮带轮分别传出到固定定辊,活动辊的皮带轮是两辊一正一反方向转动而挤压物料。

对辊破碎机

规格型号

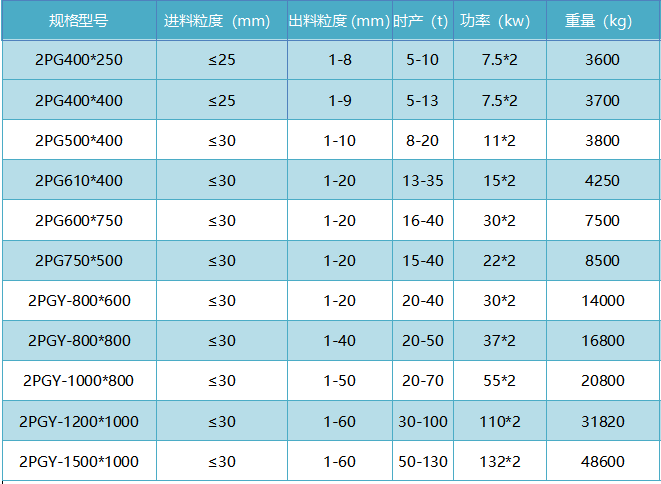

液压对辊破碎机参数

以上数据仅供参考,表中涉及的性能参数应以具体物料类型和条件而定。
注:设备在不断更新升级中,型号参数如有变动,以电话、网络联系为准。
