单齿辊式破碎机

单齿辊式破碎机

辊式破碎机工作可靠、维修简单、运行成本低廉,排料粒度大小可调。按照辊子数量可分为双辊破碎机和四辊破碎机。

设备用途

辊式破碎机齿辊式破碎机用于中碎和细碎,抗压强度低于700kg/cm2的中硬度矿石和脆性物料,如焦炭、煤炭、砂岩、页岩、冻土、玻璃等类物料,广泛应用于选矿、建筑、冶金、焦化等部门。主要用于破碎焦炭、煤炭使用。对结块化肥 炉渣 钢渣也有很好的效果。具有体积小,破碎比大(5-8),噪声低,结构简单,维修方便的优点,生产率高,被破碎物料粒度均匀,过粉碎率低,维修方便,过载保护灵敏,安全可靠等特点.

图片展示

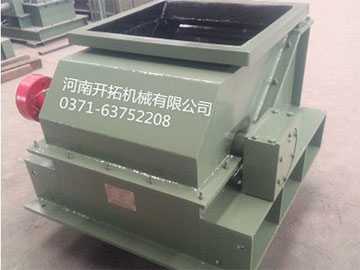

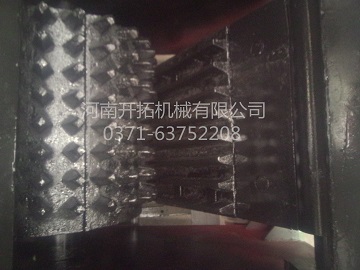

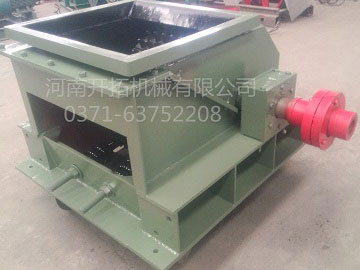

单辊式破碎机单齿辊式破碎机单齿辊式破碎机单齿辊式破碎机

工作原理

单齿辊式破碎机:本机器之工作原理因为它的破碎腔是由一个转动辊子和一块颚板(或筛格)所组成。带齿的齿板用螺柱安装在辊芯上,齿尖向前伸出,辊套磨损后可以更换。颚板悬挂在心轴上,颚板内侧表面镶有耐磨的衬板,颚板通过两根拉杆借助于顶在机架上的弹簧的压力拉向辊子,使颚板与辊子保持一定距离。辊子轴支承在装于机架两侧壁的轴承上,工作时只有辊子旋转,物料从加料斗喂入,在颚板与辊子之间受挤压作用,并受到齿尖的冲击和劈裂而破碎。如遇有不能破碎物料落入破碎腔,此时弹簧被压缩,颚板离开辊增大排料口,使物料排出,避免破碎机损坏。破碎机辊子轴上装有飞轮,以平衡破碎机动能。此外,在辊子表面装有不同的破碎齿条,当大块物料喂入时,较高的齿条将大块物料钳住并以劈裂和冲击方式将其破碎,然后落到下方,再由较小的齿将其进一步破碎到所要求的尺寸从下部排出。

结构特点

双辊式破碎机我厂生产的辊式破碎机,规格齐全,结构特征不一,根据不同型号,设计由电机减速机传动和低转速电机三角带传动: 第一种:电机减速机传动装置的主要结构有固定齿辊、活动齿板(筛格)、传动轴、机体、底架、罩壳组成,机器动力是由电动机经减速机传出,在通过电机和减速机间的靠背轮,使固定齿辊旋转,物料从加料斗喂入,在颚板与辊子之间受挤压作用,并受到齿尖的冲击和劈裂而破碎 第二种:由电动机通过三角皮带轮传出到齿辊,在颚板与辊子之间受挤压作用,并受到齿尖的冲击和劈裂而破碎

规格型号
