双齿辊式破碎机的工作原理和工作状态

关键字:齿辊式破碎机,双齿辊式破碎机  日期:2017-05-04


双齿辊式破碎机主要由主、副传动齿轮箱、机壳、机座、破碎辊、气液缓冲缸及电机等主要部件组成。主、副传动齿轮箱与上、下段破碎机经夹壳联轴器刚性连接后形成整体式的齿轮传动装置。电动机经大、小带轮及三角带带动主传动箱的主动轴,其大带轮与主动轴的连接没有过载安全销装置,以保证过载时起到保护电机的作用。

齿辊式破碎机由单台或者多台电机带动破碎机两侧皮带轮,使齿辊做相向转动,符合两齿辊间隙的物料自动落下,大于两齿辊的物料在齿辊上受到组合破碎(劈、搓折、击)从而达到所需粒度的要求。

原煤经入料口进入破碎机腔,在重力的作用下进入两个上段破碎辊之间。上辊在动力的驱动下旋转,利用辊齿以及缓冲缸作用在破碎辊上的压紧力对物料进行破碎。初碎后的物料在重力的作用下继续下落到下段破碎辊间,以同样的工作原理对物料进行再次破碎。破碎后的物料经排料口排除。由于齿辊的破碎作用主要是劈裂,因此,破碎后的物料粒度均匀,粉末少。粒度均匀,粉末少。

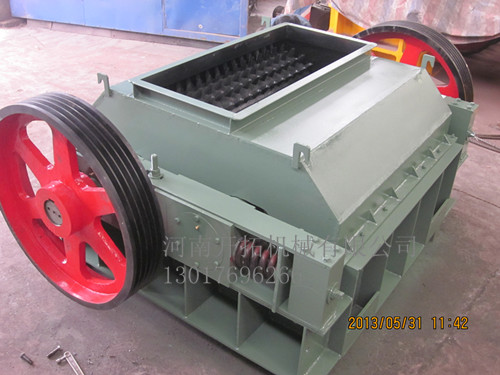

双齿辊式破碎机
